氧化铁脱硫剂气体净化剂，是以氧化铁为主要活性组份，添加其它促进剂加工而成的氧化铁脱硫剂使用温度是在20℃～100℃之间，对硫化氢有很高的脱除性能，对硫醇类有机硫和大部分氮氧化物也有一定脱除效果，可在常温下空气再生。
二、氧化铁脱硫剂特点：
1、脱硫精度高：进口H2SI1000ppm时，出口H2S 0.05ppm，比普通Fe2O3的脱硫精度(1ppm)高20倍；
2、反应速度快：使用空速1000-20000h-1比普通Fe2O3要高3—6倍；
3、工作（透穿）硫容大：在1和2的条件下，一次性精脱H2S硫容有O2时为15—20，是普通Fe2O3脱硫剂的3—6倍。
4、强度好、耐水性好。水煮2h或浸泡30天不粉化、强度不变。
5、适用温度范围广，5—90℃
6、可在无O2或高CO2条件下应用。无氧时精脱H2S硫容12—15。
三、氧化铁脱硫剂用途：
巩义市龙泰填料厂的氧化铁脱硫剂适用天然气、水煤气、半水煤气、空气煤气、焦炉气、变换气、CO2再生气、食品CO2、钢厂原料气、沼气、石油化工等各种气体的精脱H2S，也可与水解504催化剂配套使用达到H2S+CO2≤0.06ppm,弥补活性炭精脱硫剂的不足，使氧化铁脱硫剂新工艺应用更为广泛。
四、氧化铁脱硫剂技术含量指标:
|

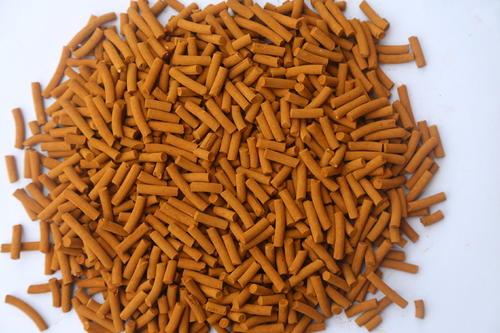

外观 |
黄褐色圆柱状 |
黄褐色圆柱状 |
黄揭色圆柱状 |
|
主要成份 |
氧化铁添加活性组份 |
氧化铁添加活性组份 |
氧化铁添加活性组份 |
|
规格mm |
Φ(3-5)×(3一15) |
Φ(3-5)×(3一15) |
Φ(3-5)×(3一15) |
|
侧压强度，N/cm ≥ |
4D |
45 |
45 |
|
水容量， ≥ |
40 |
45 |
50 |
|
饱和硫容，mg/L ≥ |
700 |
800 |
900 |
|
装填密度，g/L |
700-800 |
650一750 |
600 |
|
工业硫容， ≥ |
4 |
8 |
l5 |
|
水份， ≤ |
l0 |
l0 |
10 |
|
备注:工业硫容20～30，用户提前定货，不能久储。 |
五、氧化铁脱硫剂的装填：

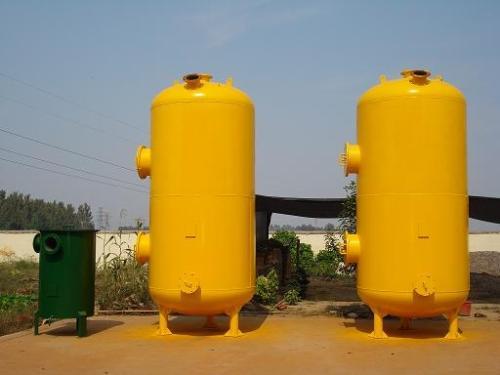

由于氧化铁脱硫剂装填好坏直接影响使用效果，所以氧化铁脱硫剂的装填注意以下几点： （1）在脱硫塔的格蓖板上先铺设二层网孔小于为8－10目的不锈钢网。
�。�2）在铁丝网上再铺设一层20－30mm, Φ20－30mm厚的碎焦块。
�。�3）由于运输、装卸过程中会产生粉尘，装填前需要过筛。
（4）使用专门的装填工具，卸料管应能自由转动，使料能均匀装填反应器四周，严禁从中间倒入脱硫剂，防止装填不匀。
（5）氧化铁脱硫剂在使用过程中随吸硫量的而强度递增，故在脱硫塔中应分层装填。每层按脱硫剂装填高度划线，保证装足、装平、装匀。
�。�6）装填过程中，严格禁止直接踩踏硫剂，可将木板垫在料层上，再进入扒料和检查装填情况。
�。�7）脱硫原料气入口处，应装上格蓖板或碎焦块，以防止吹散氧化铁脱硫剂。
六、氧化铁脱硫剂的使用:
（1）脱硫塔一般不必专门加热而耗能，但在室外的脱硫装置冬季保温，以免气体过冷，降低脱硫剂活性和床层上积水而恶化操作。
�。�2）脱硫前应设法除去焦油和水沬。
（3）氧化铁脱硫剂可一次全部更换，也可按气流方向逐段更换。
�。�4）定时排放脱硫塔前水分离器和脱硫塔底部积水，严禁气体带液进入脱硫塔。
�。�5）操作要稳定、使用要合理，以发挥其优良性能。
七、氧化铁脱硫剂运输:
（1）氧化铁脱硫剂在运输时要轻装轻放、避免震动和碰撞，以免破损。
�。�2）氧化铁脱硫剂在保管期间，要防止吸嘲及化学污染。
